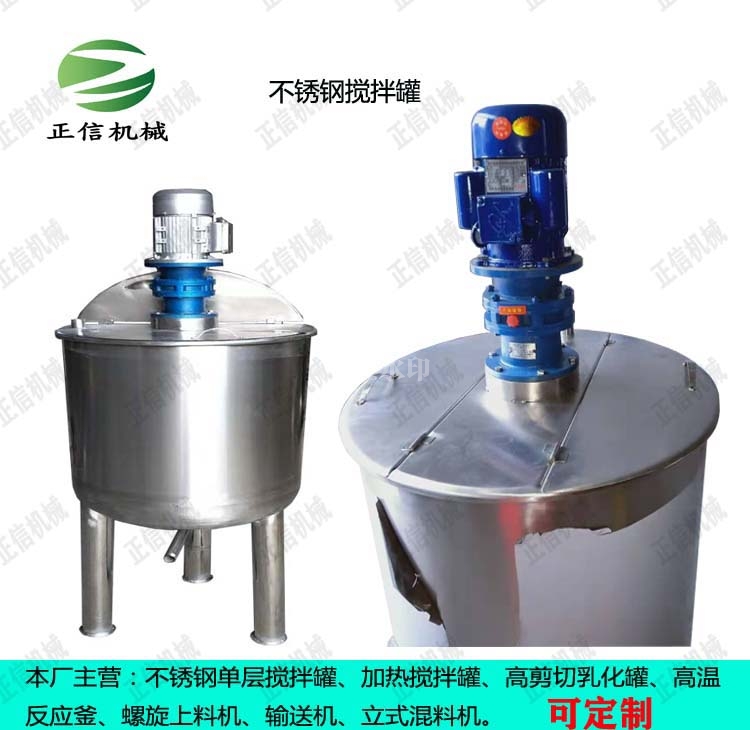

一、单层搅拌罐产品概述
单层搅拌罐就是具有搅拌混合、调和、均质的单层罐,单层搅拌罐也可以用于提取或配比溶液的合成、酸碱中和、分解后处理等。搅拌罐大都采用立式单层搅拌结构。具有可搅拌、计量等功能,广泛应用于涂料、医药、建材、化工、食品等行业。
二、单层搅拌罐结构
由罐体、上下封头、搅拌器、支承、传动装置、轴封装置等组成,还可根据工艺要求配置加热装置或冷却装置或计量装置。
多功能搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。
多功能搅拌罐盖上部配置有传动装置(电机或减速器),由传动轴驱动多功能搅拌罐内的搅拌器进行搅拌混合。
多功能搅拌罐轴封装置可采用机封或填料密封等,机械密封和填料密封又分别有很多种类,供用户选用。
搅拌器可配置浆式、锚式、框式、螺旋式等多种形式,可生产工艺要求不同。如有其他要求可与本厂联系,另行设计制作。
三、单层搅拌罐安装、调试
1、请检查设备在运输中是否存在严重损伤及严重变形的地方,以及检查设备的紧固件是否有松掉等现象。
2、请在专业人士的指导下,进行设备、电气控制装置及配件的正确安装,并检查管路是否畅通,安装的仪表是否正确,是否有损坏现象。启动设备前请检查设备内外及周边是否有影响该设备正常运转的人或物体存在,以免发生危险。
3、安装好后,请首先进行几秒钟的试运行,确定无电气短路或无异常声响后,方可进行短时间的试转。
4、设备在正常运转后,请检查轴承温度,运行平稳度,密封性等,以及仪表是否正常,确认正常后方可投料运行。
四、单层搅拌罐技术参数表
容积(L) | 电机功率(km) | 桶体直径(mm) | 桶体高度(mm) | 转速(r/min) | 加热功率(km) | 出料口直径(mm) | 出料口高度(mm) | |
100 | 0.75 | 550 | 663 | 40 | 6 | 15 | 400 | |
200 | 0.75 | 650 | 798 | 40 | 6 | 15 | 400 | |
300 | 1.1 | 750 | 823 | 40 | 9 | 25 | 400 | |
500 | 1.1 | 900 | 1000 | 40 | 9 | 25 | 400 | |
800 | 1.5 | 1000 | 1275 | 40 | 12 | 32 | 400 | |
1000 | 1.5 | 1100 | 1300 | 40 | 12 | 40 | 400 | |
1500 | 1.5 | 1300 | 1350 | 40 | 18 | 40 | 400 | |
2000 | 2.2 | 1500 | 1400 | 40 | 18 | 50 | 400 | |
3000 | 3 | 1600 | 1645 | 40 | 24 | 50 | 400 | |
4000 | 4 | 1800 | 1695 | 40 | 30 | 50 | 400 | |
5000 | 5.5 | 1900 | 2025 | 40 | 36 | 60 | 400 |
六、不锈钢搅拌罐质量标准
设计、制造、监检、检验执行:
1、《中华人民共和国特种设备安全法》
2、SFDA 《药品生产质量管理规范》
3、HG/T20584—2011《钢制化工容器制造技术要求》
非标可定50升---10吨等各种型号不锈钢星空(中国)
